Описание

Схема развертывания состоит из следующихwing обозначения:

1. Узел

2. Компонент

3. Артефакт

4. Интерфейс

Компоненты

Узел

Узел — это физическая вещь, которая может выполнять один или несколько артефактов. 3D box

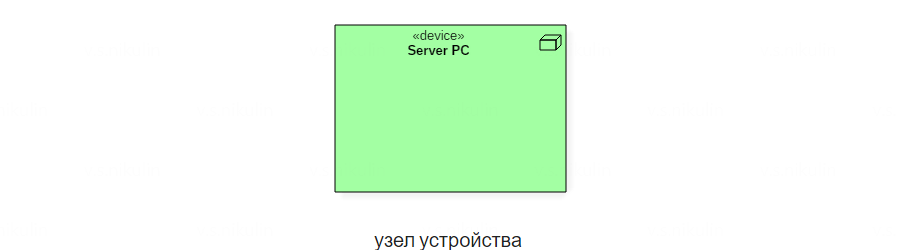

<< устройство >>

Это узел, который представляет собой физическую машину, способную выполнять вычисления. Устройство может быть маршрутизатором или серверным ПК. Он представлен узлом со стереотипом < >

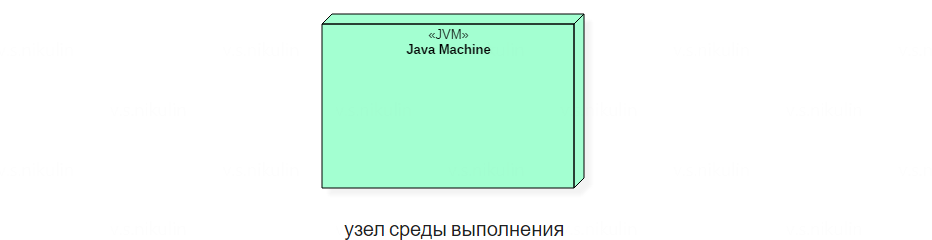

##### << среда выполнения >>

Это узел, представляющий среду, в которой будет выполняться программное обеспечение. Например, приложения Java выполняются в виртуальная машина Java (JVM)

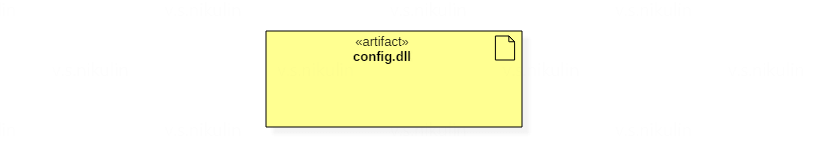

### Артефакт

Артефакты помечены стереотипом < >

1. Исходные файлы

2. Исполняемые файлы

3. Таблицы базы данных

4. Заметки к слайдам

5. DLL файлы

6. Руководства пользователя или документация

7. Выходные файлы

Элемент модели. Физическая часть информации .jar или .exe

### Компонент

Узел

Интерфейс

Пример
